TP : Les Drapeaux

Fig 1. Drapeau français

1. Contexte

Un drapeau peut être vu comme une matrice, i.e un tableau de tableaux, de dimension n \times m.

Soient les codes couleurs suivants :

Code	Couleur associée
0	NOIR
1	ROUGE
2	VERT
3	JAUNE
4	BLEU
5	MAGENTA
6	CYAN
7	BLANC

Il est dès lors possible de représenter le drapeau français de la Fig.1 , en python, par la matrice 15 \times 7 suivante :

>>> drapeau = [
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1]
]

En utilisant le formalisme par compréhension :

>>> drapeau = [ [4] * 5 + [7] * 5 + [1] * 5 for _ in range(7)]

Ce formalisme compact traduit le fait que le drapeau français est constitué de 5 cases bleues, 5 cases blanches et 5 cases rouges, et cela sur 7 lignes.

2. Matériel fourni

Le module paint dispose de :

• 8 variables : NOIR, ROUGE, VERT, JAUNE, BLEU, MAGENTA, CYAN, BLANC, qui permettent de matérialiser les couleurs,
• d'une méthode dessiner qui permet d'afficher un drapeau, à partir d'une matrice passée en paramètre, dans la console de l'interpréteur python.

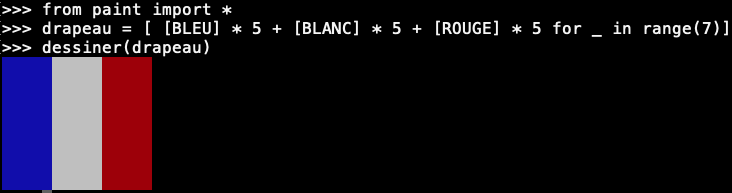

Fig 2. Exemple d'utilisation du module paint

3. Consignes

Vous devez créer un module drapeau.

Pour chaque drapeau de la liste fournie en Annexe, vous devez :

• Formaliser la matrice modélisant le drapeau,

• Identifier la structure algorithmique,

• Écrire une fonction, dans le module drapeau qui permette de créer la matrice modélisant le drapeau.

N.B : Vous devez utiliser le formalisme par compréhension ou l'utilisation de boucle mais il est interdit d'utiliser l'affectation par valeur, case par case.

Le module sera exécutable de la manière suivante :

python3 drapeau.py france

Le résultat attendu étant l'affichage du drapeau du pays passé en paramètre.

4. Annexe : Liste des pays et drapeaux

Pays	Drapeau	Consigne
Belgique		Le drapeau est de dimension 15 \times 7
Pays-Bas		Le drapeau est de dimension 15 \times 6
Suède		Le drapeau est de dimension 15 \times 7
Finlande		Le drapeau est de dimension 15 \times 7
Irlande		Le drapeau est de dimension 15 \times 7
Côte d'Ivoire		Vous devez utiliser la fonction de création du drapeau d'Irlande.
Bénin		Le drapeau est de dimension 15 \times 6
Suisse		Le drapeau est de dimension 15 \times 7
Guinée		Le drapeau est de dimension 15 \times 7
Mali		Vous devez utiliser la fonction de création du drapeau de Guinée.
Botswana		Le drapeau est de dimension 15 \times 7
Monaco		Le drapeau est de dimension 15 \times 6
Pologne		Vous devez utiliser la fonction de création du drapeau de Monaco.
Japon		Le drapeau est de dimension 15 \times 7
Hongrie		Le drapeau est de dimension 15 \times 7
Iran		Vous devez utiliser la fonction de création du drapeau de Hongrie.
Palaos		Le drapeau est de dimension 15 \times 7
Grèce		Le drapeau est de dimension 15 \times 6
Etats-Unis		Le drapeau est de dimension 15 \times 6
République du Congo		Le drapeau est de dimension 15 \times 7
Trinidad et Tobago		Le drapeau est de dimension 15 \times 7
Jamaique		Le drapeau est de dimension 15 \times 7
