TP : Les Drapeaux

Fig 1. Drapeau français

1. Contexte

Un drapeau peut être vu comme une matrice, i.e un tableau de tableaux, de dimension n \times m.

Soient les codes couleurs suivants :

Code	Couleur associée
0	NOIR
1	ROUGE
2	VERT
3	JAUNE
4	BLEU
5	MAGENTA
6	CYAN
7	BLANC

Il est dès lors possible de représenter le drapeau français de la Fig.1 , en python, par la matrice 15 \times 7 suivante :

>>> drapeau = [
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1],
  [4, 4, 4, 4, 4, 7, 7, 7, 7, 7, 1, 1, 1, 1, 1]
]

En utilisant le formalisme par compréhension :

>>> drapeau = [ [4] * 5 + [7] * 5 + [1] * 5 for _ in range(7)]

Ce formalisme compact traduit le fait que le drapeau français est constitué de 5 cases bleues, 5 cases blanches et 5 cases rouges, et cela sur 7 lignes.

2. Matériel fourni

Le module paint dispose de :

• 8 variables : NOIR, ROUGE, VERT, JAUNE, BLEU, MAGENTA, CYAN, BLANC, qui permettent de matérialiser les couleurs,
• d'une méthode dessiner qui permet d'afficher un drapeau, à partir d'une matrice passée en paramètre, dans la console de l'interpréteur python.

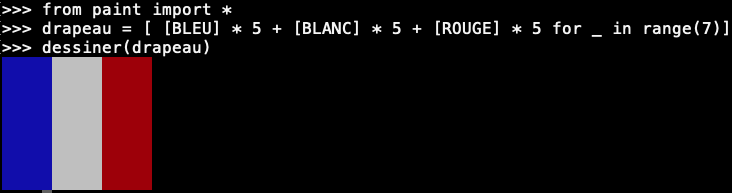

Fig 2. Exemple d'utilisation du module paint

3. Consignes

Vous devez créer un module drapeau.

Pour chaque drapeau de la liste fournie en Annexe, vous devez :

• Formaliser la matrice modélisant le drapeau,

• Identifier la structure algorithmique,

• Écrire une fonction, dans le module drapeau qui permette de créer la matrice modélisant le drapeau.

N.B : Vous devez utiliser le formalisme par compréhension ou l'utilisation de boucle mais il est interdit d'utiliser l'affectation par valeur, case par case.

Le module sera exécutable de la manière suivante :

python3 drapeau.py france

Le résultat attendu étant l'affichage du drapeau du pays passé en paramètre.

4. Annexe : Liste des pays et drapeaux

• Belgique

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Pays-Bas

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 6)

• Suède

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Finlande

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Irlande

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Côte d'Ivoire

  • Drapeau:
  • Consigne: Vous devez utiliser la fonction de création du drapeau d'Irlande.

• Bénin

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 6)

• Suisse

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Guinée

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Mali

  • Drapeau:
  • Consigne: Vous devez utiliser la fonction de création du drapeau de Guinée.

• Botswana

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Monaco

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 6)

• Pologne

  • Drapeau:
  • Consigne: Vous devez utiliser la fonction de création du drapeau de Monaco.

• Japon

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Hongrie

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Iran

  • Drapeau:
  • Consigne: Vous devez utiliser la fonction de création du drapeau de Hongrie.

• Palaos

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Grèce

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 6)

• États-Unis

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 6)

• République du Congo

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Trinidad et Tobago

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)

• Jamaïque

  • Drapeau:
  • Consigne: Le drapeau est de dimension (15 \times 7)
